女自慰出水网站.www久久_产一级片内射视频播放免费国产色在线_亚洲男人天堂网_亚洲精品无码精品mv在线观看_藤森理惠AⅤ人妻中文字幕_同桌好大好硬受不了了_人妻蜜と1～4中文字幕月野定规_91插插影库永久免费_水果派184青梅还是竹马讲解_午夜影院毛片免费

在不干膠標(biāo)簽印刷過程中，油墨附著力不佳是經(jīng)常遇到的問題，尤其是在薄膜類不干膠材料印刷時更容易遇到此類的問題，給工作人員乃至標(biāo)簽印刷企業(yè)造成極大困擾。導(dǎo)致油墨附著力不佳的原因有很多，比較常見的原因有材料表面張力不足、涂料（油墨）固化不足、涂料（油墨）與材料親和性不好等。本文，筆者依據(jù)多年工作經(jīng)驗，對以上三種原因進(jìn)行了深入分析并提出了解決方案，希望能給讀者帶來一些幫助。

材料表面張力不足

01
測試方法判斷材料表面張力是否符合印刷要求的方法主要有達(dá)因筆測量法和百格-膠帶粘拉法。
（1）達(dá)因筆測量法達(dá)因筆，又名表面張力測試筆、電暈處理筆以及塑料薄膜表面張力檢測筆，一般被認(rèn)為是薄膜表面電暈度（達(dá)因）的測試工具，用于測定薄膜受電暈處理后的效果，實際上也可以用來測試等離子處理不同材料的改善效果。

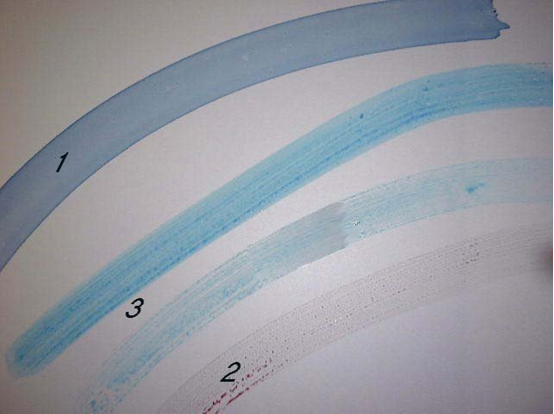

用達(dá)因筆測量時，應(yīng)該選擇一個中間值來作為起點，如選擇38達(dá)因。然而，針對不同的檢測要求，如有些電子標(biāo)簽要求耐磨性、耐刮性要強(qiáng)一些，此時38達(dá)因可能就不能夠滿足客戶的需求。通常，一般要求客戶測量時達(dá)印值要在42達(dá)因以上。 圖1為采用達(dá)因筆測量不同材料表面張力所呈現(xiàn)的測試效果?？梢钥吹剑_(dá)因筆在1號材料表面劃出的是一條連續(xù)成線，且飽和度較高的一條線，這說明該材料的表面張力比達(dá)因筆的所選值要大或正好，需要選一個更大值的達(dá)因筆進(jìn)行第二次測試。以此類推，直到測試結(jié)果在2秒內(nèi)改縮成水珠（球狀），則這次測試之前一次的值就被視為基材的表面張力，并以此作比較分析用。

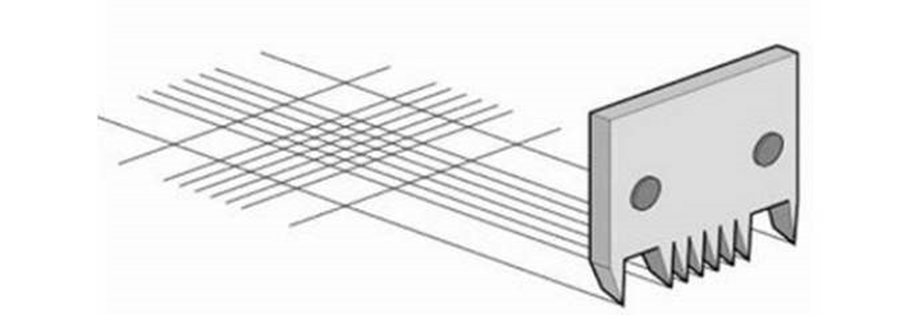

圖1 不同材料表面張力所呈現(xiàn)的測試效果 對比2號和3號材料，達(dá)因筆在其表面劃過的地方斷斷續(xù)續(xù)不連成線，飽和度也不夠，這說明該材料的表面張力達(dá)不到達(dá)因筆的設(shè)定值，材料表面處理不足，甚至未處理，不符合印刷加工要求。 雖然達(dá)因筆測量法不能準(zhǔn)確測出材料表面張力的具體數(shù)值，但是這種方法能夠準(zhǔn)確測出材料的表面張力是否達(dá)標(biāo)，是一種比較簡便的方法。因此，當(dāng)出現(xiàn)油墨附著力不佳問題時，一定要從材料入手，即提高材料的表面張力。此外，在供應(yīng)鏈采購方面也建議在接收材料時要用達(dá)因筆測試一下材料的表面張力，有了一個基準(zhǔn)值，后面出現(xiàn)問題的可能性就會少很多。 （2）百格-膠帶粘拉法首先用百格刀在印刷表面割切油墨層，均勻劃出一定規(guī)格尺寸的方格（如圖2所示），然后將膠粘帶按在“百格”上，使其完全貼合沒有氣泡，隨后拉出膠粘帶，檢查膠粘帶上被扯出的油墨量大小。被扯出的油墨量越多，油墨的附著力越差；被扯出的油墨量越少，油墨的附著力越好。

圖2 百格-膠帶粘拉法02

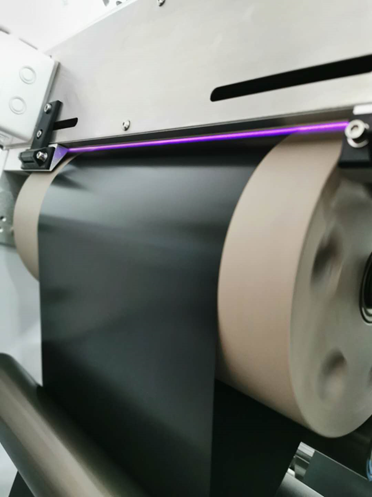

解決方法印刷前對材料進(jìn)行電暈處理（如圖3所示），改變非吸收性材料的極性并增加表面粗糙度，進(jìn)而提高材料的表面張力，使涂料（油墨）與其結(jié)合得更加牢固。此外，預(yù)涂底油也可以增加材料的表面張力，達(dá)到提高墨層附著牢度的目的。
圖3 電暈處理




涂料（油墨）固化不足

01
測試方法油墨是否徹底固化，決定了印刷墨層的附著牢度、印刷色彩的再現(xiàn)及印刷墨層的光澤度，因此檢測油墨是否被完全固化非常重要。檢測油墨固化通常采用膠帶粘拉和印刷耐磨性測試兩種方法。

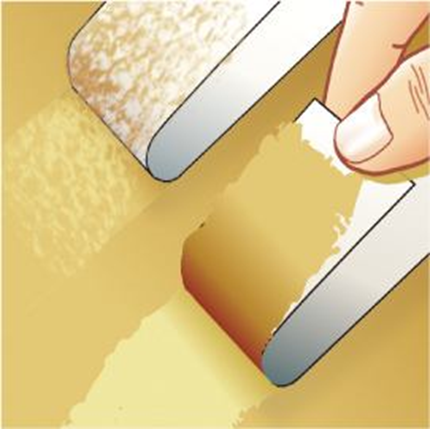

（1）膠帶粘拉法待印品冷卻至室溫后，用膠帶粘貼在產(chǎn)品的表面，施加一定壓力使膠帶完全貼合產(chǎn)品表面，然后用力拉扯膠帶，如果有油墨層被扯下來，先要觀察扯下的油墨，如果底層油墨未干，則是UV固化深度不夠，如圖4所示。

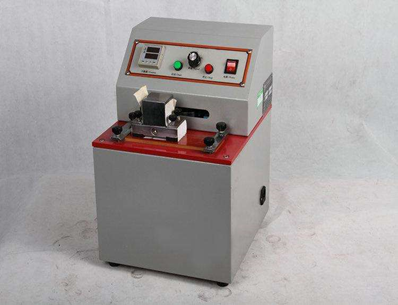

圖4 膠帶粘拉法（2）印刷耐磨性測試法該方法是將專用的摩擦紙放在特定的重環(huán)上，然后經(jīng)過一定的次數(shù)和頻率, 來回在印品表面摩擦, 最后通過儀器(彩色密度計) 或視覺觀察印品表面被破壞的情況，如圖5所示。
圖5 膠帶粘拉法
02

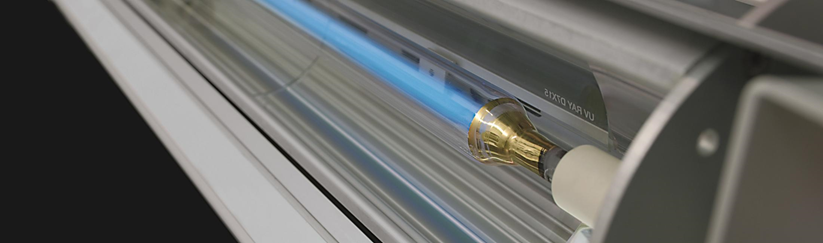

解決方案UV燈能量不足，直接會影響油墨固化不足以及種種附著不良問題。因此，如果檢測出油墨固化不足時，首先要檢查UV燈箱, 如果UV燈能量不足，要更換新的燈管/反光片來加大功率，提升固化穩(wěn)定性，達(dá)到滿意的固化效果，如圖6所示。
圖6 UV燈管

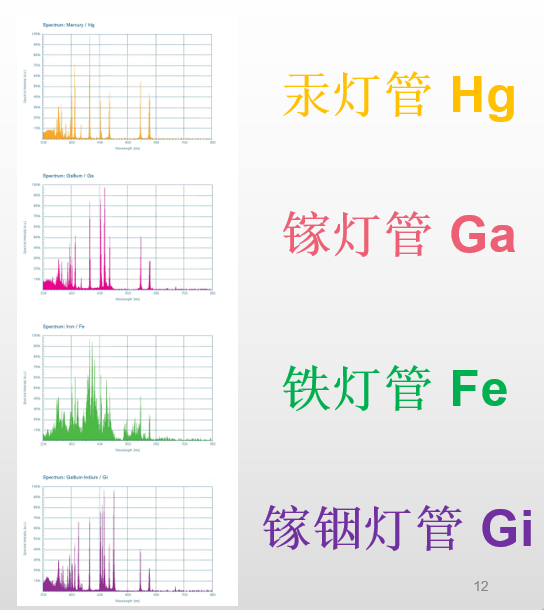

此外，如果在用膠帶粘拉法測試涂料（油墨）固化不足時發(fā)現(xiàn)是油墨底層不干的緣故，則要選擇長波段的燈管，增強(qiáng)穿透性，提升固化速率。目前市場上的UV燈分高壓汞燈和金屬鹵素?zé)魞煞N。國內(nèi)設(shè)備普遍采用高壓汞燈，進(jìn)口設(shè)備有一部分采用金屬鹵素?zé)?/span>。如圖7所示。圖7 不同光源需求的波段圖
選擇UV燈功率時，首先一定要滿足UV油墨（光油）吸收的光譜波長及功率密度的要求。若UV燈的功率不夠，即使光照時間再長，過UV固化裝置的次數(shù)再多，產(chǎn)品也達(dá)不到完全固化。相反，還會使UV油墨（光油）表層老化、封閉、變脆等，同時油墨（光油）的附著力也不好，會使疊印的層間結(jié)合力差。




涂料（油墨）與材料親和性不好

01
測試方法該性能的檢測依然采用膠帶粘拉法進(jìn)行測試。如果有油墨層被扯下來，先觀察扯下的油墨，如果油墨干燥正常，材料的表面張力也達(dá)到了42達(dá)因或以上, 則可能是涂料（油墨）與材料親和性不好。 02
解決方案涂料（油墨）與材料親和性不好，一般是PE和PET材料遇到此類問題比較多，可以更換與承印材料相匹配的涂料（油墨），選擇附著性能較高的油墨來解決。
