上光工藝你用對(duì)了嗎？這些注意事項(xiàng)一定要知道！（本文章摘自微信公眾號(hào)：標(biāo)簽技術(shù)）
標(biāo)簽是一種用來(lái)標(biāo)識(shí)產(chǎn)品相關(guān)說(shuō)明的印刷品，通過(guò)黏貼在產(chǎn)品包裝的外側(cè)，既能醒目地告知消費(fèi)者產(chǎn)品的名稱，又能讓產(chǎn)品有效區(qū)別于其他同類(lèi)產(chǎn)品，凸顯品牌。為了能夠進(jìn)一步吸引消費(fèi)者的注意力，除了產(chǎn)品包裝造型新穎外，在標(biāo)簽印刷色彩豐富的基礎(chǔ)上還可以增加上光工藝，使得原有的標(biāo)簽更加光亮，給消費(fèi)者增加耳目一新的感覺(jué)。上光工藝是指在標(biāo)簽表面涂布一層無(wú)色、透明的光油，其目的是可以讓印刷品表面增加光澤度，達(dá)到防污漬、防潮濕、保護(hù)圖文的作用。一般情況下，上光工藝可以分為整體上光、局部上光、逆向上光等。本文，筆者主要針對(duì)以上三種上光工藝進(jìn)行闡述，一起了解下他們的特點(diǎn)及其使用注意事項(xiàng)。整體上光又稱滿版上光，即對(duì)整個(gè)標(biāo)簽表面涂布一層無(wú)色透明的光油，經(jīng)流平、干燥、壓光、固化后在標(biāo)簽表面形成一種薄而均勻的透明光亮層，起到增強(qiáng)標(biāo)簽表面平滑度，對(duì)印刷圖文增加修飾加工的作用。需要注意的是，整體上光與覆膜存在一定的差別，覆膜是指標(biāo)簽印刷后，經(jīng)覆膜機(jī)加熱或者壓力作用將一層0.012~0.02mm厚度的透明塑料薄膜覆蓋在標(biāo)簽表面，使標(biāo)簽與塑料薄膜覆合在一起的工藝。如圖1所示為需要加熱覆合的預(yù)涂膜材料，圖2為需要壓力覆合的薄膜材料。因?yàn)楦材すに囆枰褂盟芰媳∧み@一原材料，因此從環(huán)保角度來(lái)看，上光工藝比覆膜工藝更環(huán)保，尤其是水性上光和UV上光。水性上光具有無(wú)毒、無(wú)刺激、無(wú)有機(jī)揮發(fā)物、成本低、材料來(lái)源廣等特點(diǎn)，透明度高、光澤度好，在長(zhǎng)期強(qiáng)烈日光照射下，水性上光油不易泛黃，耐磨性強(qiáng)、抗劃痕。UV光油幾乎不含溶劑，固化所需能耗相對(duì)較?。粚?duì)油墨親和力強(qiáng)，附著牢固；印品表面更具耐磨性、耐藥品性和耐化學(xué)性，穩(wěn)定性好，能夠用水和乙醇擦洗；UV上光產(chǎn)品不易黏連，固化后即可疊起堆放，為下一工序加工作業(yè)節(jié)省時(shí)間，提高了生產(chǎn)效率。

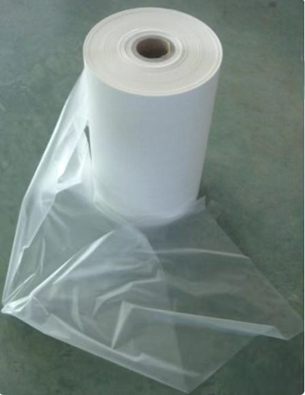

圖1 需要加熱覆合的預(yù)涂膜材料

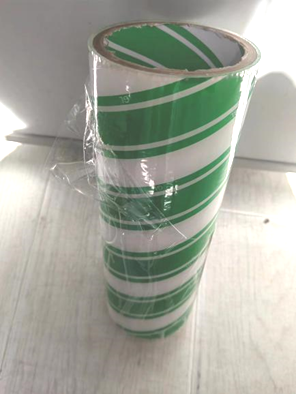

圖2 需要壓力覆合的薄膜材料
采用整體上光工藝增加標(biāo)簽光澤度時(shí)，為達(dá)到上光的質(zhì)量，確保生產(chǎn)正常運(yùn)行，需要注意以下四個(gè)方面：一是控制好光油的厚度；二是做好光油的選擇，因?yàn)楣庥偷姆N類(lèi)很多，因此在選擇光油時(shí)既要根據(jù)承印材料的不同，又要根據(jù)上光方式的不同來(lái)選擇不同的光油；三是控制光油的黏度和表面張力，光油黏度對(duì)其流平性、干燥速度、表面光澤度等都會(huì)產(chǎn)生影響，因此需要根據(jù)不同的承印材料來(lái)調(diào)整光油合適的黏度，同時(shí)還需要注意光油表面的張力變化，要使光油的表面張力小于承印物表面油墨層的表面張力，這樣才能使光油很好地濕潤(rùn)、附著、浸透標(biāo)簽的表面；四是注意上光速度、涂布量、壓力、固化設(shè)備功率之間的協(xié)調(diào)，應(yīng)該根據(jù)不同的承印物表面，對(duì)潤(rùn)濕、吸收情況合理調(diào)整它們之間的關(guān)系。
局部上光是指只在標(biāo)簽中某個(gè)突出的位置涂布光油，使其與周邊位置的圖文對(duì)比更加光亮、鮮艷、立體感強(qiáng)，進(jìn)而產(chǎn)生獨(dú)特的藝術(shù)效果。目前，常見(jiàn)的局部上光效果有局部光油、局部啞油、局部雪花、局部磨砂、局部發(fā)泡、局部折光、局部皺紋等。局部上光既可以在覆膜后實(shí)施，也可以在印刷品上直接上光，但是為了更加突出局部上光的效果，通常在印刷品覆膜后上光，且以覆啞膜居多（約占局部上光產(chǎn)品的65%左右）。如圖3所示為標(biāo)簽局部上光效果。由此可見(jiàn)，經(jīng)過(guò)局部上光處理的標(biāo)簽表面更具質(zhì)感和立體感，使標(biāo)簽局部呈現(xiàn)較高亮度、透明度和耐磨性，給人很強(qiáng)的視覺(jué)沖擊。

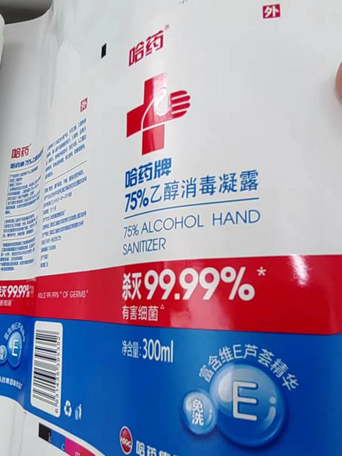

圖3 標(biāo)簽局部上光效果展示
局部上光可以通過(guò)絲網(wǎng)印刷、柔性版印刷等方式實(shí)現(xiàn)。因?yàn)榻z網(wǎng)印刷的墨層相比膠印、凹印、凸印更厚一些，所以采用絲網(wǎng)印刷進(jìn)行局部上光效果會(huì)更加明顯，但是采用絲網(wǎng)印刷進(jìn)行局部上光時(shí)需要注意以下幾個(gè)方面：一是UV光油在冬天和夏天的配方不同，使用時(shí)應(yīng)該注意區(qū)分季節(jié)和天氣溫度的變化，選擇合適的光油，通常冬天UV光油的配方相對(duì)于夏天的配方固化含量要低，如果將冬天UV光油的配方用在了夏天，就會(huì)導(dǎo)致UV光油固化不徹底，容易造成反黏等問(wèn)題，反之如果將夏天UV光油的配方用在了冬天，就會(huì)導(dǎo)致UV光油流平性差，造成起泡、結(jié)皮等問(wèn)題；二是UV光油在使用前應(yīng)該充分?jǐn)嚢杈鶆颍?/span>因?yàn)閁V 光油由許多種化工原料調(diào)和而成，如果長(zhǎng)時(shí)間放置不用后，桶中的光油部分化工原料就會(huì)分開(kāi)，因此使用前一定要充分?jǐn)嚢杈鶆颉?/span>
逆向上光是局部上光和局部磨砂相結(jié)合的一種上光模式，以實(shí)現(xiàn)局部圖文的高反差效果。逆向上光工藝可以在印刷機(jī)上一次完成，也可以通過(guò)離線方式完成。逆向上光能夠使標(biāo)簽表面同時(shí)呈現(xiàn)鏡面的高光和啞光麻面的對(duì)比效果，在亮度上形成更強(qiáng)的反差，使上光達(dá)到更好的效果，既可以起到防偽作用，也可以實(shí)現(xiàn)美觀的效果。逆向上光首先用膠印方式將設(shè)計(jì)稿上的非高光位置印刷上透明的磨砂底油，然后以滿版的方式在標(biāo)簽印刷品上涂布面油并固化干燥，面油與先印刷的底油接觸后發(fā)生反應(yīng)形成非高光部位的磨砂啞光效果，而未上底油的部位則形成高亮光效果。由于非高光位置采用的是膠印方式，所以套印會(huì)非常準(zhǔn)確，保證了高光位置圖文的印刷精度。如圖4和圖5所示為采用逆向上光工藝的標(biāo)簽產(chǎn)品。其中，圖4（b）為標(biāo)簽局部放大效果，并在圖示中標(biāo)注了光亮部位和磨砂啞光部位。圖5標(biāo)簽中的紅色印刷部分為光亮效果，白色和藍(lán)色部位為磨砂啞光效果。

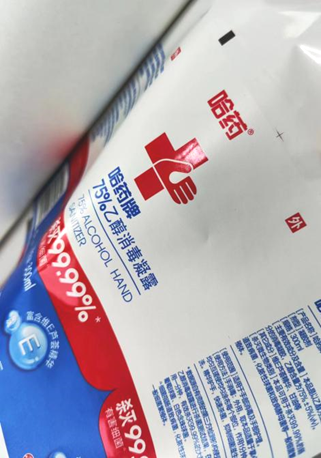

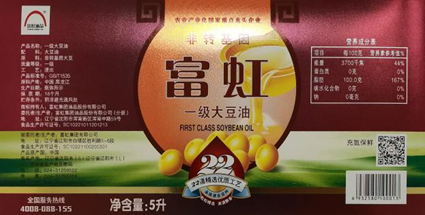

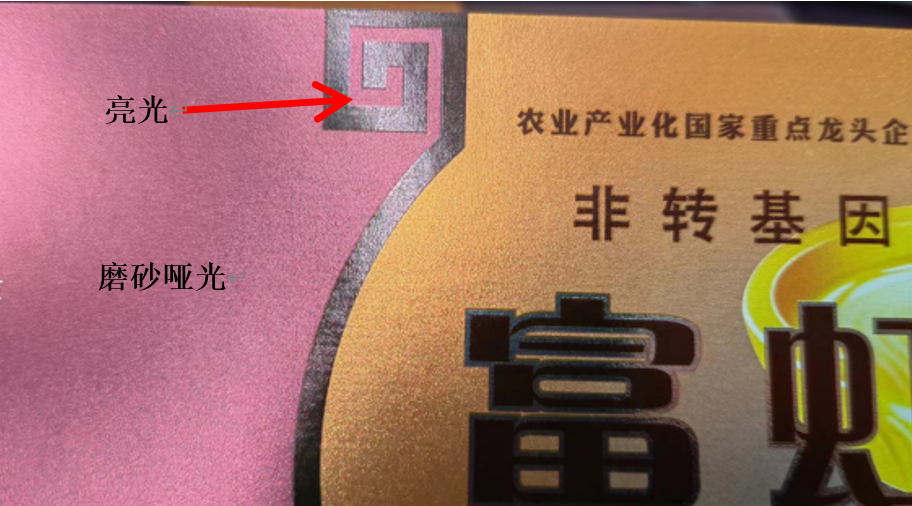

圖4 采用逆向上光工藝的標(biāo)簽產(chǎn)品
圖5 采用逆向上光工藝的標(biāo)簽產(chǎn)品
采用逆向上光工藝時(shí)需要注意：一是要保證標(biāo)簽產(chǎn)品常規(guī)圖文印刷的油墨已經(jīng)徹底干燥或者固化，如果墨層未干，就會(huì)造成光油固化不徹底，沒(méi)有對(duì)比效果；二是在文件設(shè)計(jì)時(shí)，不要選擇小字和小圖案做逆向上光效果，如果字體或圖案過(guò)小，就會(huì)造成糊版問(wèn)題；三是磨砂紋理的粗細(xì)與印刷機(jī)的速度、印刷壓力、光油厚度、光油種類(lèi)、承印材料表面的平整度等因素有關(guān)。如果印刷機(jī)的速度快、油層薄，磨砂紋理粗糙一些，承印材料表面平整度好，磨砂紋理的效果就會(huì)非常明顯。總的來(lái)說(shuō)，逆向上光能夠?qū)崿F(xiàn)普通上光達(dá)不到的反差效果，能夠讓印刷品的印制效果更加精美，起到畫(huà)龍點(diǎn)睛的作用，讓標(biāo)簽印刷品質(zhì)更上一層樓。面對(duì)國(guó)家越來(lái)越嚴(yán)格的環(huán)保和污染防治方面的攻堅(jiān)要求，以及消費(fèi)者對(duì)印刷品外觀光亮新穎的喜愛(ài)，在市場(chǎng)競(jìng)爭(zhēng)激烈的大環(huán)境下，越來(lái)越多標(biāo)簽印刷企業(yè)開(kāi)始在標(biāo)簽上使用各種各樣的印后整飾工藝，尤其是上光工藝，通過(guò)印后工藝的小小改變，促進(jìn)產(chǎn)品設(shè)計(jì)的多元化，以適應(yīng)新的環(huán)境，滿足新的需求，為標(biāo)簽產(chǎn)品增加更強(qiáng)的視覺(jué)沖擊。
