女自慰出水网站.www久久_产一级片内射视频播放免费国产色在线_亚洲男人天堂网_亚洲精品无码精品mv在线观看_藤森理惠AⅤ人妻中文字幕_同桌好大好硬受不了了_人妻蜜と1～4中文字幕月野定规_91插插影库永久免费_水果派184青梅还是竹马讲解_午夜影院毛片免费

不干膠材料排廢斷裂？這些原因不容忽視?。ū疚恼抡晕⑿殴娞?hào)：標(biāo)簽技術(shù)）

2023-08-02

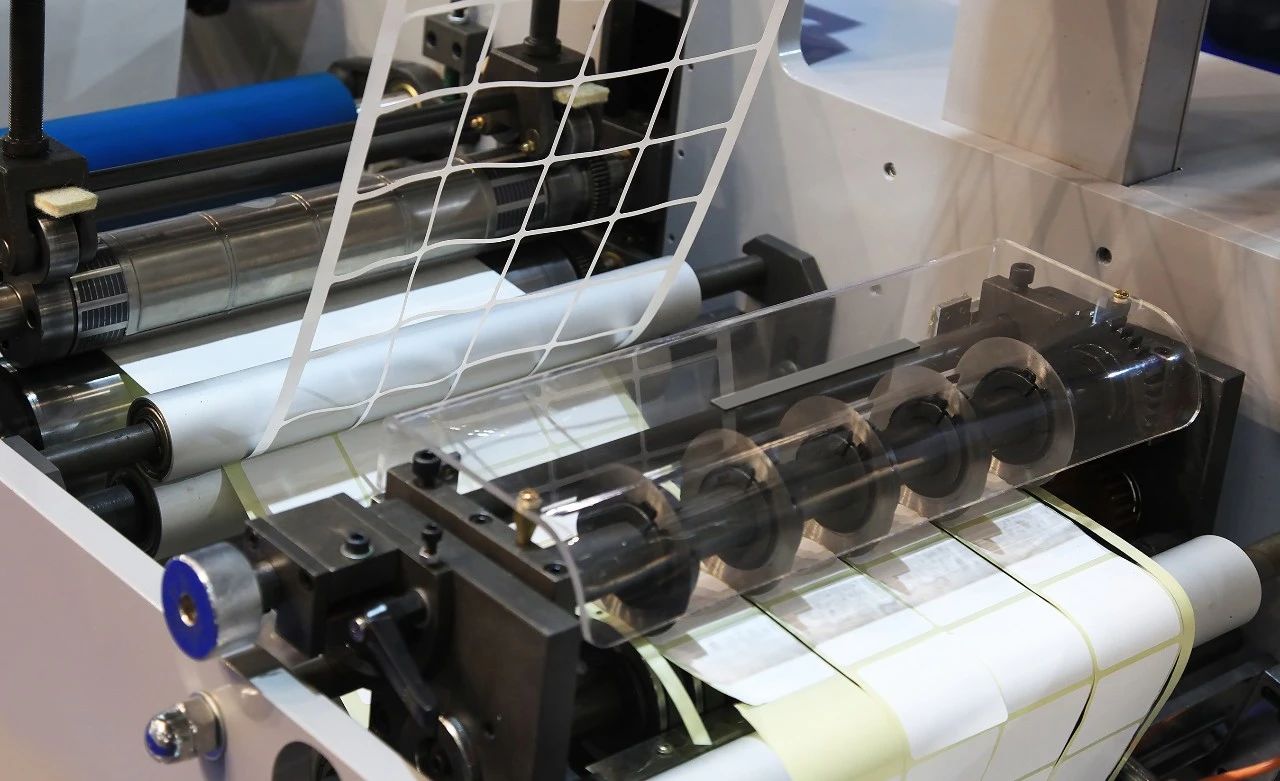

       材料模切中排廢邊斷裂的原因有哪些,又該如何應(yīng)對(duì)呢?不停機(jī)重新整理排廢部，也因此導(dǎo)致生產(chǎn)效率降低和原材料損耗率升高。那么導(dǎo)致不干膠不干膠材料在模切中出現(xiàn)排廢邊斷裂是比較常見(jiàn)的現(xiàn)象。一旦出現(xiàn)斷裂，操作工人就不得不停機(jī)重新整理排廢部，也因此導(dǎo)致生產(chǎn)效率降低和原材料損耗率升高。那么導(dǎo)致不干膠材料模切中排廢邊斷裂的原因有哪些,又該如何應(yīng)對(duì)呢?

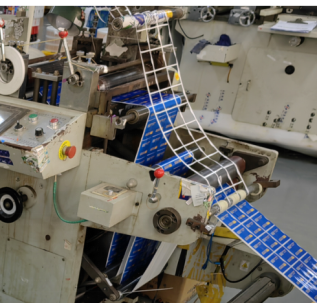

01.材料本身抗拉伸強(qiáng)度低導(dǎo)致排廢邊斷裂

有些材料，例如光粉紙（又名鏡面銅版紙），紙張纖維較短，相對(duì)比較脆弱，在模切排廢過(guò)程中，排廢邊的抗拉伸強(qiáng)度低于設(shè)備的排廢張力，因此就很容易斷裂。
如果遇到此類(lèi)情況，就需要盡量減小設(shè)備的排廢張力。如果設(shè)備的排廢張力已經(jīng)調(diào)到最低還是不能解決問(wèn)題，那么就需要在前期工藝設(shè)計(jì)的時(shí)候，將排廢邊設(shè)計(jì)得寬一些，以保證模切過(guò)程中不會(huì)頻繁出現(xiàn)排廢邊斷裂情況。

02.工藝設(shè)計(jì)不合理/排廢邊過(guò)細(xì)導(dǎo)致排廢邊斷裂

目前市場(chǎng)上許多用于可變信息打印的標(biāo)簽都帶有易撕虛刀線(xiàn)，有些不干膠標(biāo)簽加工企業(yè)受設(shè)備的局限性，不得不將虛線(xiàn)刀與邊框刀放在同一個(gè)模切工位；再加上受成本與價(jià)格因素影響，排廢邊設(shè)計(jì)得非常細(xì)，通常只有1mm寬。這種模切工藝對(duì)標(biāo)簽材料的要求極高，稍有不慎就會(huì)導(dǎo)致排廢邊斷裂，從而影響生產(chǎn)效率。
筆者建議不干膠標(biāo)簽加工企業(yè)，在條件允許的情況下，盡量將易撕虛刀線(xiàn)與標(biāo)簽邊框分開(kāi)進(jìn)行模切，這樣不僅可以減少排廢邊斷裂的頻率，而且還可以大大提高模切速度。沒(méi)有條件的企業(yè)則可以通過(guò)調(diào)整虛線(xiàn)刀的比例、去掉虛刀線(xiàn)超出標(biāo)簽邊框部分的方式來(lái)解決這個(gè)問(wèn)題。


03.原材料破口導(dǎo)致排廢邊斷裂

不干膠材料破口也容易導(dǎo)致排廢邊斷裂，這個(gè)問(wèn)題比較容易發(fā)現(xiàn)，本文不多做贅述。需要注意的是，有些不干膠材料邊緣破口比較小，并不容易發(fā)現(xiàn)，需要仔細(xì)觀察才能發(fā)現(xiàn)。遇到此類(lèi)問(wèn)題，將不良材料剔除后再進(jìn)行模切即可。

04.膠易劑流動(dòng)性過(guò)強(qiáng)或涂膠顯過(guò)大導(dǎo)致排廢邊斷袋

不干膠材料中膠黏劑的涂布量對(duì)不干膠材料的模切性能有很大影響。一般在模切設(shè)備上，不干膠材料模切后并不是立即排廢，而是要繼續(xù)向前傳送一段距離，到了排廢工位才開(kāi)始排廢。如果膠黏劑涂布過(guò)厚，那么從模切工位到排廢工位的傳送過(guò)程中，膠黏劑會(huì)回流，導(dǎo)致已經(jīng)切開(kāi)的不干膠面材又粘在一起，從而造成排廢邊在拉起的時(shí)候因粘連而斷裂。
一般來(lái)說(shuō)，水溶性丙烯酸類(lèi)膠黏劑的涂布量應(yīng)該在18～22克/平方米之間，而熱熔膠的涂布量應(yīng)該在15～18克/平方米之間，超過(guò)這個(gè)范圍的不干膠材料，排廢邊斷裂的幾率會(huì)大大增加。有些膠黏劑即使涂布量不大，但是由于其自身的流動(dòng)性較強(qiáng)，也很容易導(dǎo)致排廢粘連。
遇到此類(lèi)問(wèn)題可以先觀察一下排廢邊與標(biāo)簽之間是否有比較嚴(yán)重的拉絲現(xiàn)象。如果拉絲現(xiàn)象比較嚴(yán)重，則說(shuō)明膠黏劑涂布量較大或者是流動(dòng)性較強(qiáng)，可通過(guò)在模切刀上涂一些硅油助劑，或者通過(guò)電熱棒加熱的方式來(lái)解決這個(gè)問(wèn)題。硅油助劑可以有效地減緩膠黏劑回流的速度，而將不干膠材料加熱可以使膠黏劑迅速變軟，從而減小拉絲程度。


05.模切刀具缺陷導(dǎo)致排廢邊斷裂

模切刀具有缺陷也容易導(dǎo)致排廢邊斷裂，例如刀口邊緣有小缺口會(huì)導(dǎo)致不干膠面材不能完全被切斷，未切斷的部分相對(duì)其他部分受力較集中，也就很容易斷裂。這種現(xiàn)象比較容易判斷，因?yàn)閿嗔训奈恢檬枪潭ǖ?。遇到此?lèi)情況需要先將受損刀模修復(fù)，再用于模切。
